佳鑫能外牙式金属软管接头
广州佳鑫电器有限公司创建于2003年,现拥有广州、东莞两大生产加工中心，是一家专业生产电气连接产品的企业，多年来坚持和高等院校的实验室合作进行产品开发与优化，不断提升产品创新力，努力开拓市场，使公司得以快速发展。 凭借雄厚的技术实力、完善的工艺流程、强大的生产能力已逐渐成为业界领先的防水连接方案提供商。严格的质量管理,先进的工艺作保障,不断提升产品质量，追求质量是佳鑫人永恒的主题。 公司秉承“为客户创造价值、为员工谋福利、为社会承担责任”的企业经营理念,持续改善经营管理模式。以高性价比的产品、专业的服务、锐意进取的决心和勇气更好地服务客户!
详细介绍

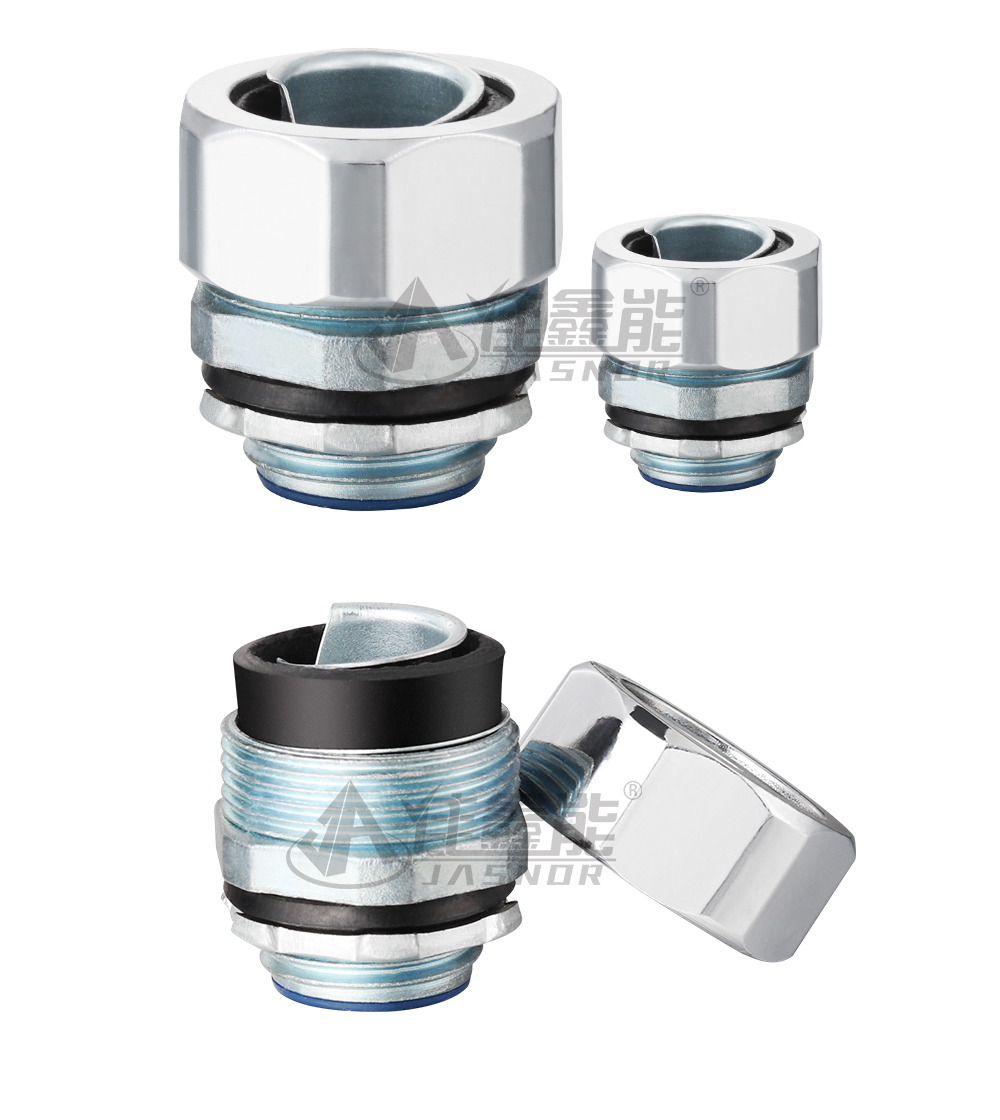

外牙式金属软管接头
公制螺纹M系列
咨询热线：020-36700481
公司网站：http://www.jx218.com
24H服务热线：13728087739
螺纹规格:英制G(PF)、公制(Metric)、德制PG牙,符合欧盟规范。

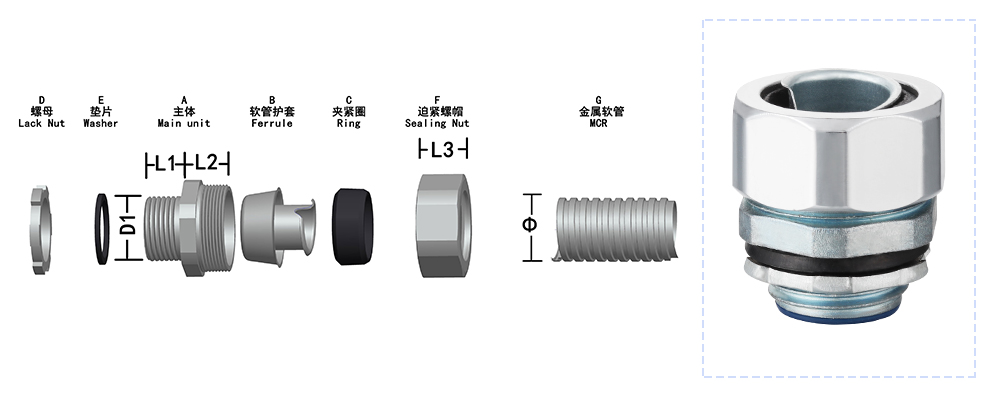

产品材质:A.B.F部位采用优质加厚型锌合金制成、C.E部分采用丁腈橡胶制成、D为铁材料制成。
颜色:金属色（银白色)
温度:- 40℃~ +100℃、短时可达+120℃防护等级:IP65
产品特性:1、加享型锌合金镀锌或镀铬、外型美观、结构紧密、强度高;
2、软管护套设计与软管相扣接紧之设计、装配省时便利，抗拉力强;
3、防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂;
4、除以下标准规格外，可按要求任意变动大小及螺纹标准;
Specification for metal hose joint thread: gb, Mefyic, PG
Product material:AB.F part is made of high-quaity and thickened zinc ly, C.Epat is made of ritile rubber, and D is made ofiron material
color: metal color (silver white)
The temperature: - 40 ℃~+100 ℃ , short time can be up to + 120 ℃
Protection level: IP65
Product features: 1, thickening zinc aloy zinc or chromium plating, beautful appearance, compact stucture, high strength
2.The design of flexible pipe jacket and the comnection between flexible pipe, saving tme and conveniert assembly, and stiongtensile strength.
3, waterproof , dustproof, salt resistance, acid and alkali resistance, alcohol, oil, fat and general solvents
4, in addition to the folowing standard gauge, according to the requirements of abtrary changes in size and thread standards
外牙式金属软管接头
公制螺纹M系列
| 编号 | 螺牙标准 | 配套金属软管 | 螺纹外径 | 螺纹长度 | 接合长度 | 包 装 PCS | |||
| ITEM NO | 公制（M） | 英制 （G） | 德制（PG） | 公制 | 英制 | D1 | L1 | L2+L3 | |
| KWP-6 | M14 × 1.5 | G1/4″ | PG7 | ø6 | 3/16″ | 13.2 | 8 | 16 | 100 |
| KWP-8 | M16 × 1.5 | G3/8″ | PG9 | ø8 | 5/16″ | 13.2 | 8 | 16 | 100 |
| KWP-10 | M16 × 1.5 | G3/8″ | PG9 | ø10 | 1/4″ | 16.7 | 8 | 17 | 100 |
| KWP-12 | M20 × 1.5 | G3/8″ | PG11/PG13.5 | ø12(13) | 3/8″ | 16.7 | 8 | 18 | 100 |
| KWP-16 | M20 × 1.5 / M24 × 1.5 | G1/2″ | PG13.5/PG16 | ø15(16) | 1/2″ | 21 | 11 | 23 | 100 |
| KWP-20 | M27 × 2.0 / M30 × 2.0 | G3/4″ | PG21 | ø20(19) | 3/4″ | 26.4 | 14 | 22 | 50 |
| KWP-25 | M33 × 2.0 / M36 × 2.0 | G1″ | PG29 | ø25 | 1″ | 33.2 | 15 | 28 | 50 |
| KWP-32 | M42 × 2.0 / M48 × 2.0 | G1-1/4″ | PG29 | ø32 | 1-1/4″ | 41.9 | 15 | 30 | 25 |
| KWP-38 | M48 × 2.0 / M60 × 2.0 | G1-1/2″ | PG36/PG42 | ø38(40) | 1-1/2″ | 47.8 | 16 | 32 | 25 |
| KWP-51 | M60 × 2.0 / M70 × 2.0 | G2″ | PG48 | ø51(50) | 2″ | 59.6 | 18 | 34 | 10 |
| KWP-64 | M76 × 2.0 | G2-1/2″ | ø64(70) | 2-1/2″ | 75.2 | 22 | 38 | 10 | |
| KWP-75 | M88 × 2.0 | G3″ | ø75(80) | 3″ | 87.9 | 22 | 46 | 5 | |
| KWP-100 | M114 × 2.0 | G4″ | ø100 | 4″ | 113 | 24 | 50 | 5 | |
| KWP-125 | M140 × 2.0 | G5″ | ø125 | 5″ | 138 | 24 | 5 | ||
| KWP-150 | M164 × 2.0 | G6″ | ø150 | 6″ | 164 | 24 | 2 | ||
